德国Heinrichs 感应器的类型TM UMC3发送器的安装方式
德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
质量流量
德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
类型：HPC
科里奥利质量流量计“ HPC”
科里奥利
质量流量计
“ HPC”
创新且高度精确的
网络传单
内联版本
直接安装在管道中
壁挂式
附壁挂支架
桌子安装
下方测量管的布置
桌子安装
顶部的测量管布置
应用领域
液体和气体的测量。应用领域：化学，石化，石油和天然气，食品，制药。
可靠度
带有2管科里奥利（Coriolis）概念的坚固外壳，
配有4个传感器线圈，可实现极高的分辨率。
特殊性
- 可能的测量范围很小
- 测量精度高
- 对振动不敏感
- 可变的外壳和组装概念
- 可与各种发射器组合
技术指标
测量偏差：
- 液体： MW的±0.1％±NP
- 气体：满量程的±0.5％分子量±NP
用料
- 测量管：不锈钢1.4571（316 TI）
- 流量箱：不锈钢1.4404（316L）
- 外壳盖：铝，不锈钢
- 环境温度： -20°C至+ 60°C
- 处理温度： -40°C至+ 180°C
流程连接：
- G1 / 2 IG，½NPT（F），
- 陀螺仪6/8/10毫米，p
- 世伟洛克6/10/12毫米
测量范围：
- HPC-S01 0-20 kg / h（标称）
- HPC-S02 0-50 kg / h（标称）
- HPC-S03 0-160千克/小时（标称）
公称压力：
- PN100 / PN 320 / PN 400
防爆认证：
- ATEX 19ATEX2096X BV / IECEx CML 19.0025X标准
- II 1 G / II 1 D
- Ex ia II C T4 Ga / Ex ia III C T135°C达
- Tamb。：-40 ..至+ 60°C
- 高温
- II 1 G / II 1 D / II 2 D
- Ex ia II C T4..T2 Ga / Ex ia IIIC T135°C Da / Ex ia IIIC T190°C / T240°C Db
- Tamb：-40至+ 60°C

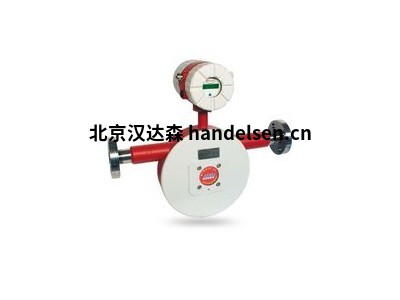

德国Heinrichs 流量计 KDS-K-H-PO型号 测量液体防爆流量计
类型：TME
科里奥利质量流量计“ EConOMY LINE”
质量流量计
网页传单
应用领域
测量液体和气体，粘性和腐蚀性介质。
应用领域：化学，石化，石油和天然气，食品，制药。
计量和装载系统，也用于贸易交接
可靠度
特别坚固的传感器外壳由铸铁制成，对外部振动和管道力不敏感
特殊性
同时测量质量流量，密度，温度和体积流量。
使用蒸汽或液体进行极其廉价的加热
技术指标
感应器
- 过程连接：EN 1092，ASME B16.5，DIN2512
- 公称压力：PN40，ASME Cl150 / 300
- 工艺温度：-40°C至+ 180°C
- 环境温度
- 变送器安装：-40°C至+ 60°C / + 80°C
- 单独的变送器：-40°C至+ 100°C
- 防护等级：IP 65（EN60529）
用料
- 湿部件：1.4404（316 L）/ 1.4571（316 Ti）
- 外壳：铸铁（GGG 40.3）
CE标志：压力设备指令2014/68 / EU
测量范围60 kg / h至60,000 kg / h
变送器UMC3
- 安装类型：组装或分开
- 电源：19-36 VDC，24 VAC +/- 20％，90-265 VAC
- 输出：电隔离
- 模拟量：2 x 0 / 4-20 mA
- 二进制1：有效，浮动24 V =，最大值 200毫安
- 通过光耦合器无源，Ui = 30 V，Ii = 200mA，Pi = 3 W
- 频率：1 kHz
- 二进制2：无源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
- 状态：无源，使用光耦合器，Ui = 30 V，Ii = 200mA，Pi = 3 W
- 二进制输入：重置仪表读数
- 环境温度：-20°C至+ 60°C / + 80°C
- 防护等级：IP 68（EN60529）
测量误差
- 液体：测量值的±0.15％/±0.05％±NP稳定性
- 气体：读数的±0.5％±NP稳定性
- 密度（液体）：±0.005 g /cm³/±0.003 g /cm³
- 体积：读数的±0.2％±NP稳定性
证书和批准
防爆（传感器）本质安全的传感器电路
DMT 01 ATEX E 149 X
II 1 / 2G EEx ia IIC T6？T2
（允许在测量管中使用0区）
CE标志：压力设备指令2014/68 / EU
防爆（转换器）BVS 05 ATEX E 021 X
增加安全性EEx e（连接）：II（1）2G EEx de [ia] IIC / IIB T6-T3
隔爆外壳EEx d（连接）：II（1）2G EEx d [ia] IIC / IIB T6-T3
信号输出/-输入：本质安全或非本质安全
NEPSI批准证书编号 GYJ06477
CE标志：Ex / directive 2014/34 / EU
EMC 指令89/336 / EWG
材料
证书3.1、3.2，符合DIN EN10204：2004，并获得了校准机构的批准
